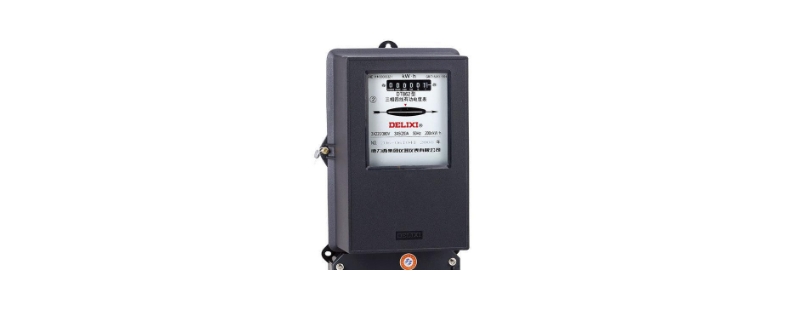

三相电度表的安装有两种接线方法。一是使用电路互感器与电度表连接。另一种是直接接线进电度表。
直接式三相电能表的额定电流一般100A以下，根据端子的编号，1-4-7接ABC三相进线，3-6-9接ABC三相出线，最后10号端子接零线的进线和出线。直接式三相电能表的读数可以直接读取，这次的数值减去上次的数值，就是这段时间的用电量。
带电流互感器的三相电能表接线，根据端子的编号，1-4-7接三个互感器的S1端子，3-6-9接三个互感器的S2端子，3个S2短接一起接地。2-5-8接ABC三相电源，10号端子接零线进出线，ABC三相主电源从互感器的P1面穿过。
电流互感器可以把大电流转换成小电流，类似于变压器。同时在穿心匝数为1匝时，一次侧电流和互感器的二次侧电流有一个电流比，三相电能表其实测量的是二次侧，所以最终的电能表读数，读取值要乘以80倍才是最终用电量。
